產品系列

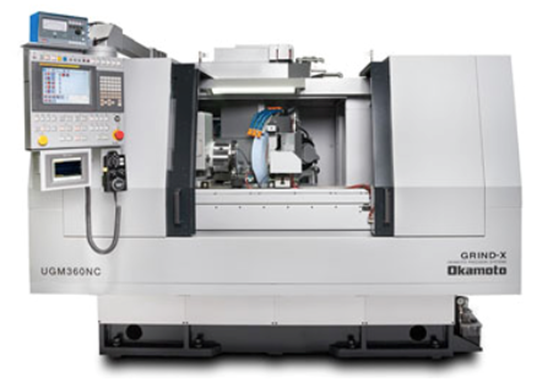

UGM360NC·UGM3100NC
產品理念
搭載外圓，斜面和內孔加工的砂輪軸。一次裝夾完成復合加工，縮短加工時間。
產品特點
l 搭載外徑，斜面和內孔加工的砂輪軸。一次裝夾在自動旋轉狀態下，可連續進行外圓，端面，內孔磨削等復合加工。附帶在線測量及自動補正功能，所以可進行高精度的自動循環加工。
l 機床框架采用T型一體構造。無懸垂，磨削穩定，精度高。
l 利用DD電機驅動控制主軸旋轉，準確的定位，保證高精度磨削。

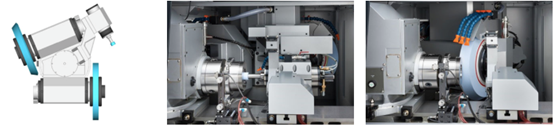

砂輪座內孔磨削端面磨削
規格項目 | 單位 | UGM360NC | UGM3100NC |
外圓用砂輪尺寸（外徑x寬x內徑） | mm | Φ510x63(OP80)xΦ203.2 | |
工作臺左右移動量 | mm | 850 | 1250 |
外圓用砂輪軸馬達 | Kw/p | 11.0/4 | |
內圓用砂輪軸馬達 | kw | 3.7 | |
機床重量 | kg | 7000 | 7900 |

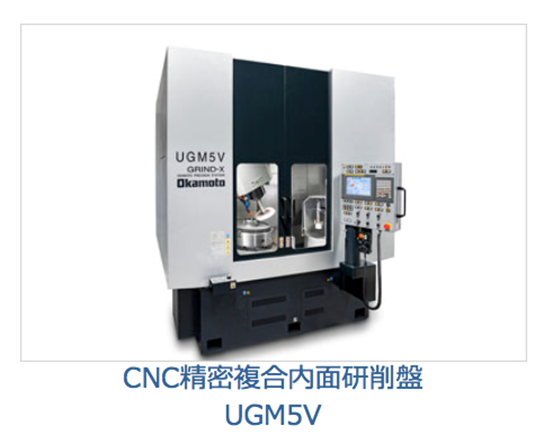

CNC精密立式復合外圓磨床 UGM5V
CNC Vertical Type Universal Grinding Machine
~針對大型工件復合磨削的復合磨床~

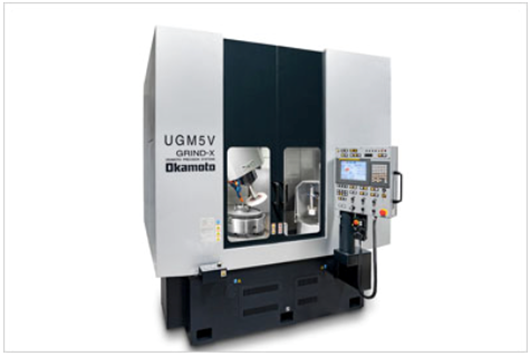

CNC精密立式復合外圓磨床 UGM5V
產品系列
UGM5V
產品理念
針對大型工件可進行內孔，外圓和端面連續復合磨削加工的復合磨床。
產品特點
l 可利用一次裝夾進行內孔，外圓和端面的磨削。可進行高直角度及圓度的磨削加工。
l 緊湊型設計，節省空間。
l 砂輪軸自動旋轉及ATC（Auto Tool Changer）為標準規格。搭載大徑砂輪使用的旋轉砂輪修整器。

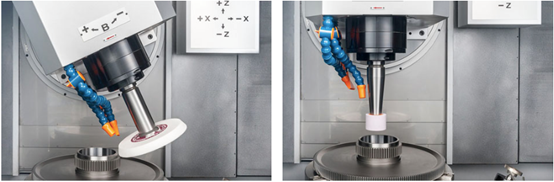

（外，端面磨削）（內孔磨削）
規格
UGM5V標準規格
規格項目 | 單位 | UGM5V |
磨削孔徑 | mm | Φ500 |
磨削行程 | mm | 450 |
砂輪軸馬達 | kw | 11 |
機床重量 | kg | 9000 |
加工工件【外圓】
外圓
使用外圓磨床對圓筒狀工件的外圓及端面進行磨削。
利用復合磨床UGM系列可進行外圓，內孔，端面的全自動加工。
CNC立式內圓磨床 IGM4VSP
CNC Vertical Type Internal Grinding Machine Series
~針對大型工件的立式超精密復合磨床~
CNC立式內圓磨床
IGM4VSP
產品系列
IGM4VSP
產品理念
可實現令人驚嘆的真圓度的立式復合內圓磨床。
產品特點
l 工作主軸采用氣浮軸承，對于內徑300mm的工件可達到驚人的真圓度。
l 選配件中配備AWC（Auto Work Changer）
l 砂輪軸手動旋轉為標準規格。

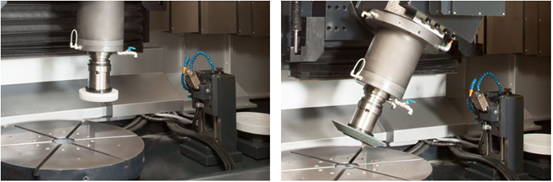

（內孔磨削）（外，端面磨削）
規格
IGM4VSP標準規格
規格項目 | 單位 | IGM4VSP |
磨削孔徑 | mm | Φ400 |
磨削行程 | mm | 150 |
砂輪軸馬達 | kw | 15 |
機床重量 | kg | 14000 |
規格項目 | 單位 | IGM2MB |
磨削內徑 | mm | Φ6~200 |
磨削行程 | mm | 200 |
卡盤護罩內的振動 | mm | Φ350 |
砂輪主軸電機 | kW/P | 3.7/2 |
機床質量 | kg | 3000 |
咨詢熱線：
常州喬源科技有限公司
電子郵件：firstcon@163.com
地址：江蘇常州新區通江大道177號府琛廣場2號1143

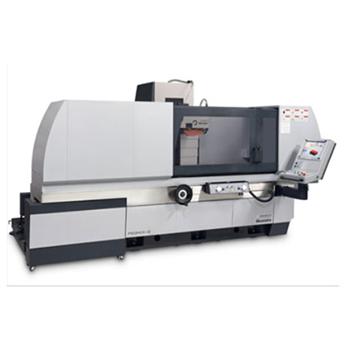

NC精密平面磨床
